目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500kV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。

       SGAT8201回路电阻测试仪，是根据中华人民共和国最新电力执行标准DL/T845.4-2019，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

       产品别称：接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、电阻回路测试仪、智能回路电阻测试仪、接触电阻测量仪、接触(回路)电阻测试仪、回路电阻测试仪。

1.采用大功率恒流输出；

2.仪器输出电流大，重量轻；

3.具有完善的保护电路，可靠性强；

4.具有测量时间选择功能，满足规定测试。

5.具有打印、存储功能，方便用户使用。

输出电流  100A

测量时间   快速5S、15s、30s、45s、60s可供选择

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

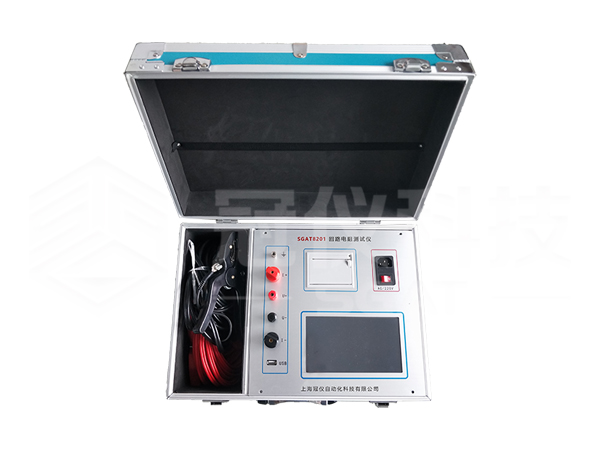

1. 接地柱   ，为整机外壳接地用，属保护地。电源开关：

2. I+、I-：电流输出端子。

3. U+、U-：电压输入端子。

4. USB：试验结果通过数据线转存到微机后可分析打印。

5. 打印机：打印测试结果。

6. 显示器：7.5寸彩色液晶触摸显示屏。

7. 整机电源输入口，带有交流插座，保险仓和开关。
