SGAT8507电缆故障测试仪采用简单的操作软件界面，单片机集中控制，触摸式操作方式，内置大容量锂离子电池，稳定可靠，使用便捷。采用独立电源与供电系统，防止冲击放电时的电源干扰。

        高压脉冲发生器采用AC220V供电，包含直流耐压，单次脉冲，周期脉冲输出功能，包含信号反馈装置便于电缆故障测试仪取样；包含零位保护、停机自动放电等功能。

        SGAT8507本电缆故障测试系统适用不同截面、不同介质的各种材料的电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。技术参数符合《GB/T 18268.1工业场所用试验设备的抗干扰度要求》、《DL∕T 849.1-2019 电力设备专用测试仪通用技术条件第1部分：电缆故障闪测仪》、《JJF1042-2020电缆故障测试仪校准规范》标准要求。

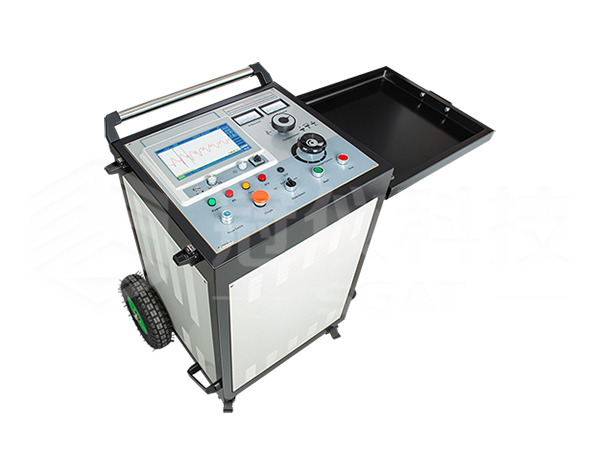

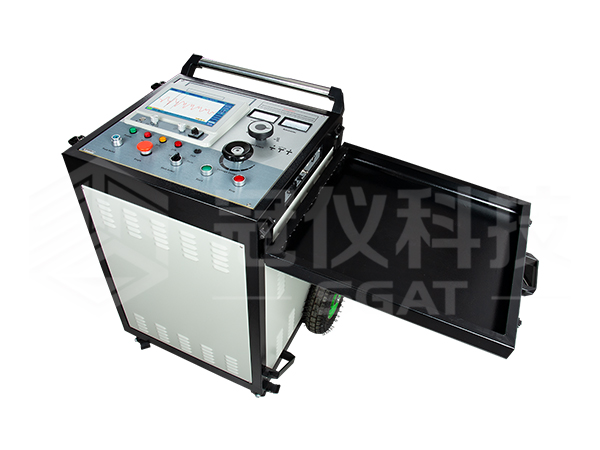

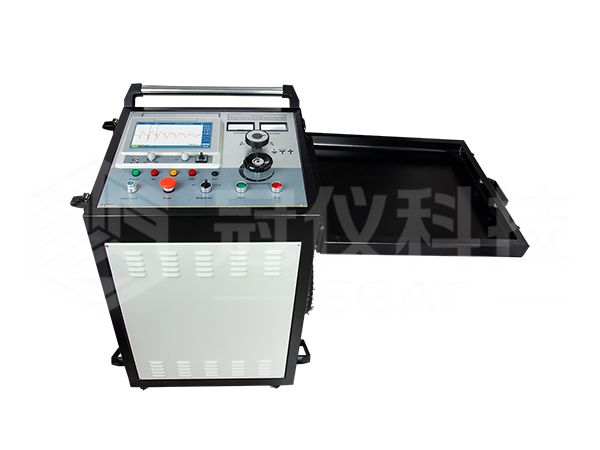

电缆故障测试仪

1.10.1英寸全彩TFT触摸式显示屏；

2.嵌入式系统，安全、稳定、简洁的显示与操作方式；

3.具备测试电缆波速，测试电缆长度与故障距离的功能；

4.全自动连续采样、波形时时捕捉、及时准确。

5.具备自动测试量程设定、自动波形分析显示测试距离。

6.全中文菜单、触摸与编码按键两种操作方式，简便、快速、可靠。

7.具备低压脉冲法、高压闪络法、多次脉冲法（8次）的测试技术，波形显示平滑，极易判读。

8.多次脉冲法时，配合脉冲耦合器使用，显示8组高、低压波形对比，便于自动测试距离、手动分析与距离测量。

9.仪器具有强大的数据处理能力，方便用户对波形文件管理存档。

10.具有海量的测试波形储存功能：能将现场测试到的波形按中文命名规定顺序方便地储存于仪器内，供随时调用观察分析；存储低压脉冲与高压闪络波形记录8000条以上，多次脉冲波形记录250条以上，可采用USB通讯方式将波形文件导入电脑端的软件进行管理与分析。

11.超高亮度、LED背光亮度达280nit，分辨率1024*600，便于阳光直射的环境中操作。

12.内置大容量锂电池组，支持快速充电，可在无电源环境测试。

高压脉冲发生器

1.高压脉冲输出均匀、可控；

2.具有电流、电压双2.5级指针表显示，直观明朗，冲击放电过程一目了然；

3.高压侧电压计量，实时精确；

4.具有零位启动保护功能，安全可靠；

5.具有三挡电压量程和电容容量切换功能；

6.独特高压测量设计，在停止状态下，会自动放掉设备内部电容电量；

7.放电时间可以选择定时和手动两种模式；

8.具有直流耐压功能；

9.内部安装高精度测试电缆故障采样波形模块；

10.人性化设计手推车，方便移动。

电缆故障测试仪

1.采样频率:1MHz～400MHz；

2.低压脉冲幅度：300V±15%；

3.测距范围：≥120km；

4.测试量程：100m/300m/500m/1km/3km/5km/10km/25km/50km/100km；

5.脉冲宽度：0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS；

6.最小分辨率：0.07m；

7.测试盲区：≤10m；

8.测量误差：≤±（0.5％×L+1m），L为电缆长度；

9.工作电源：内置10.4AH锂电池供电；充电时间约2小时，工作时间5小时以上；

10.工作条件： 温度-20℃～+65℃，相对湿度 90%，大气压力750±30mmHg；

高压脉冲发生器

1.冲击高压：0～32kV、0～16kV、0～8kV 三档调节

2.高压侧电流：0～60mA

3.高压精度：2.5级

4.内置电容：4μF/32kV、16μF/16kV、64μF/8kV三档调节

5.放电能量：均为2048J

6.输出电压极性：负极性

7.冲击时间：自动冲击约7秒，手动冲击任意控制时间

8.过流保护：9A(大于5S)低压侧

9.过温保护：105℃

10.最大功率：2000W

11.工作电源：AC 220V±10% 50H

直闪法接线图

冲闪法（万能法）

1、仪器无法开机

     当仪器接通AC220V电源，开机后无任何指示灯亮。

     处理办法：a、检查仪器面板“保险管”是否烧断。

                       b、工作电压是否处于AC220V±10%。

2、仪器开机烧保险

     当仪器接通AC220V电源，开机时烧保险。

     处理办法：a、检查是否电压过高，超出AC220V±10%范围。

                       b、发电机供电时，检查输出波形是否为50Hz正弦波，是否有接地相。可以将发电机输出的两相，其中一相接大地作为零线；也可以采用串接隔离变压器给设备供电，问题就可以解决。

3、仪器开机后无法启动高压

     仪器高压启动键无法启动。

     处理办法：a、检查电源电压是否低于AC220V±10%范围。

                       b、检查“调压旋钮”是否逆时针旋至零位，零位指示灯（启动按键）是否点亮。如果说“调压旋钮”在零位，“零位指示灯”也亮，还不能正常启动，应该马上联系厂家处理。

4、放电不规律或不受控

     如出现放电不规律或不受控，由于内部含有高压储能电容、可能存在高压。为了安全，严禁私自对仪器进行拆卸维修。由此产生的事故本公司不承担责任。

提示：请勿私自改装仪器，以防意外事故发生，由此产生的事故本公司不承担责任。
