随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

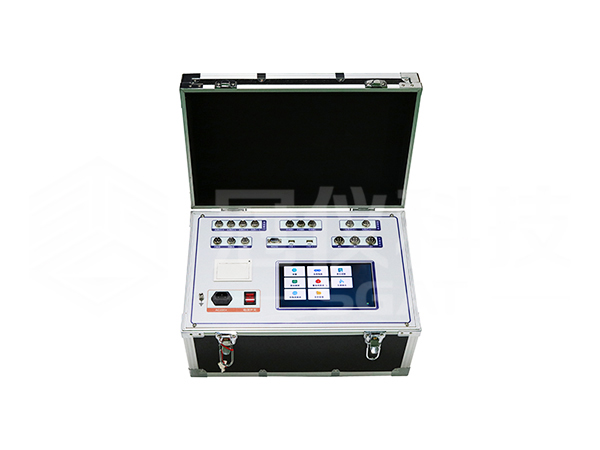

⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据。

⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形。

⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

⑼、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3路石墨。

⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。

1．时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期

              合闸（分闸）弹跳时间（弹跳次数）

              测试范围：0.01ms～20s，分辨率：0.01ms,

              测试范围：20s～200s，分辨率：0.1ms,

            在200ms以内准确率：(0.1%t±0.1)ms

2.合闸电阻测量：

             3/6路固有分闸（合闸）时间

                 分闸（合闸）相内不同期

                 分闸（合闸）相间不同期

                 合闸电阻投入时间

3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：3%±1个字

4.石墨触头测量：

            3/6路固有分闸（合闸）时间（选配）

                 分闸（合闸）相内不同期

                 分闸（合闸）相间不同期

                 测量电流：10A

5．速度测量：刚分（刚合）速度

               指定时间段（行程段或角度段）平均速度

6. 测速范围：1mm传感器 0.01～25.00m/s，

                0.1mm传感器 0.001～2.50m/s

                0.5°角度传感器 1周波/ 0.5°

7．行程测量：动触头行程（行程）

                接触行程（开距）

                过冲行程或反程（超程）

直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.

                360线传感器：360о，分辨率:0.5о,测量范围：5-1000mm.

8. 电流显示：最大电30A,分辨率：0.01A。

9.仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

10.直流电源输出:DC10～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。

11.外触发触发电压：AC/DC10-300V，电流≤120A

12.隔离开关测量范围：

            ⑴、电压输出：DC10～260V（可调）；

            ⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号最大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

13.主机体积：360×260×170mm

14.使用环境：  -20℃~+50℃

15.相对湿度：≤90%

金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不

                  同期、弹跳时间、弹跳次数等参数。

内触发：是指仪器输出DC30～260V可调直流电源，默认为DC220V，进行分、合闸操作。

外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如

        老式的少油断路器、单线圈的永磁断路器等。

合闸电阻测试端口：测量带合闸电阻触头断路器专用。

石墨测试通讯接口：测量石墨开关触头断路器专用。

接地柱：现场做实验时，请先接好接地线。

速度传感器接口：连接直线传感器和旋转传感器以及万能传感器的接口。

打印机：现场打印所测量数据。

触摸彩色液晶屏：触摸操作，参数设置、测量、数据等显示。

①、先将主机和附件石墨电源通讯线连接，再连接内触发、传感器以及石墨电源开关触

       头测试线接好。

②、断路器储能完成，先开仪器主机，再打开石墨电源开关进行测量。

③、测量完成请先关断石墨电源，再看分析结果及打印，因石墨开关电源三相电流一直

       输出，请注意安全。
