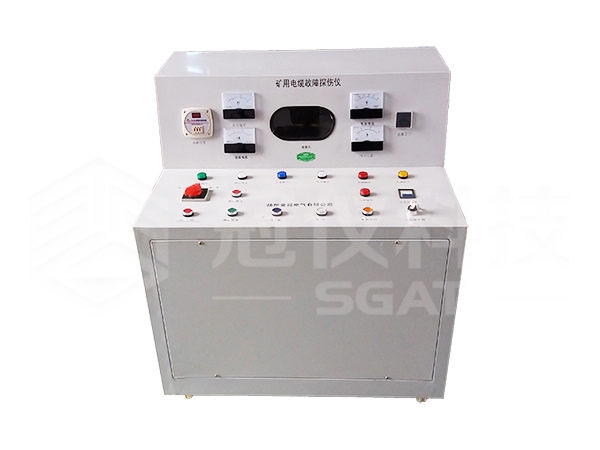

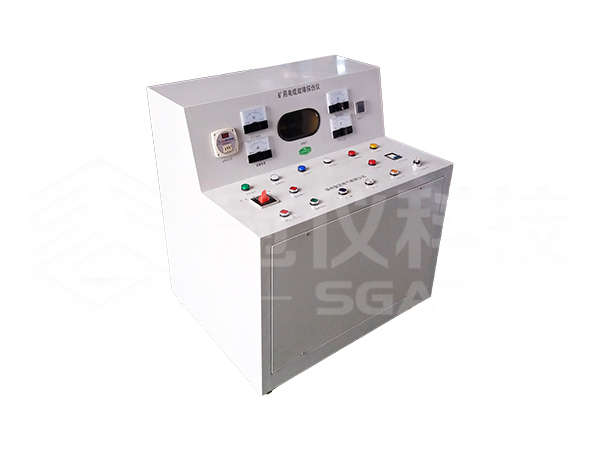

SGAT8500矿用电缆故障测试仪专供各类矿用电缆在煤矿地面进行擦伤，并在电缆修复后直流耐压测试和泄漏电流试验之用。是一台符合《煤矿电气试验规程》要求的，实用性强的电缆修理的电缆测试的综合性必备工具。

1、电流电压：单相交流220V、50Hz

2、探伤直流输出电压：0—30KV（按钮控制）

3、电缆探伤准确度：±50mm 以内

4、测试输出直流电压：0—30KV（按钮控制）

5、自动耐压测试时间：0—30分 （可设定）

6、泄漏电流测试范围：0—100 微安

7、主变压器额定容量：3KVA

8、整流方式：单相半波

9、放电球隙：手柄罗杆调节

10、外形尺寸：1100×1000×1200mm（宽×深×高）

11、重量：约35Kg

1、本设备由控制部分（低压）和高压整流，放电及测试部他组成。高低压间、高低压与外壳之间都留有足够的安全空间。

2、为保证设备及人员安全，高压启动前必须由专人用钥匙进行操作。

3、每次探伤或对电缆进行测试时，都能保证高压从零位开始徐 升压，有高低压限位形状，升压或降压过程均由按钮进行控制，升降电压速率平稳，操作安全简便。

4、直流耐压测试时间可由数字后自动进行（也可由人工进行控制），试验时间准确可靠。

5、泄漏电流可根据耐压测试过程的需要随时进行测量。

6、设备有过流及短路保护，有启动预警告及过流保护。

7、在控制面板上设有电源开关、高压启动、高压停止、升压、降压等开关或按钮，有耐压测试数字时间定时继电器等。

8、在显示板上有高压电压、泄漏电流和低压总电流等测量电表，设有电源、高压、定时等指示灯和对球隙放电进行曲观察窗口等。

9、配备了专用高压放电棒，供每次探伤或测试后进行放电，以确保安全，箱底部有接地标志。
