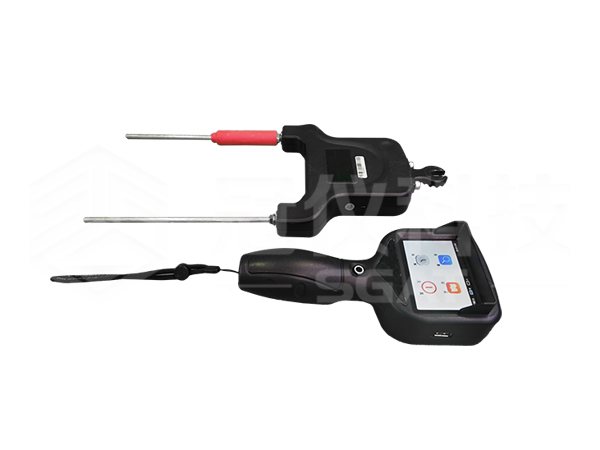

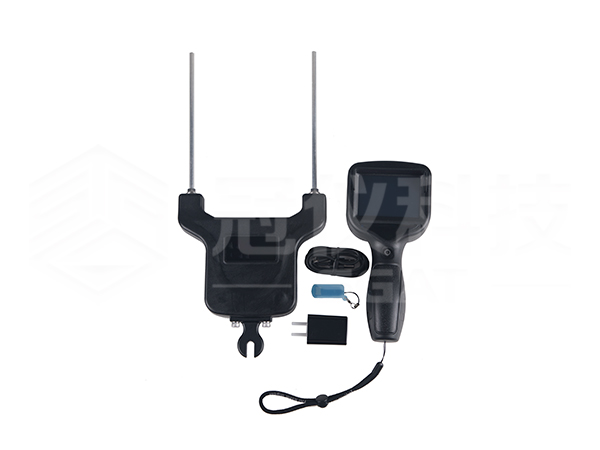

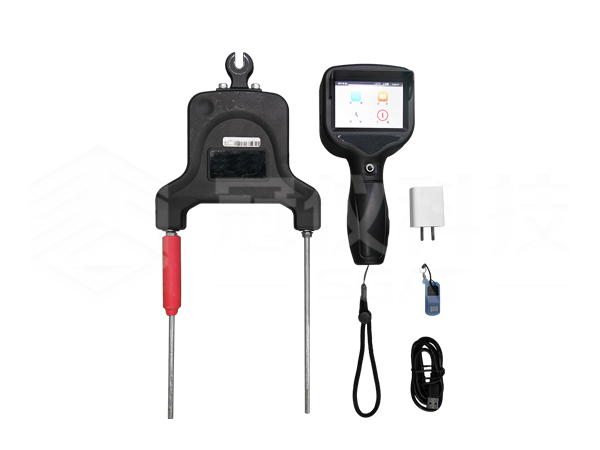

我公司自主研发生产的SGAT8625无线绝缘子分部电压测试仪是测量绝缘子分布电压的专用测量仪器，能在不停电时定量地准确测量出每一片绝缘子两端的分布电压值，并将测量结果以数据形式实时记录存储显示。

        该仪器具有测量精度高、测量范围广、携带方便、操作简单等特点，非常适合现场运行中的盘形悬式绝缘子两端分布电压进行快速精确的测量。

1、测量时将检测发射机与绝缘操作杆紧固连接，手持操作杆尾端接触被测绝缘子，采集绝缘子绝缘子两端分布电压信号，经模数转换变为数字信号之后通过射频信号传输给手持接收机，手持接收机将接收到的数字信号计算处理，并在屏幕上显示实时测量结果。

2、引用标准

     DL/T596-2021《电力设备预防性试验规程》

     DL/T626-2015《劣化悬式绝缘子检测规程》

3、判断依据

（1）被测绝缘子电压值低于50%标准规定值，判为劣化绝缘子。

（2）被测绝缘子电压值高于50%标准规定值，同时明显低于相邻两侧合格绝缘子的电压值，判为劣化绝缘子。

各电压等级交流输电线路绝缘子串的分布电压标准值详见附录。

1、该仪器具有高电压耐受能力，采用抗干扰技术，实现了在不停电的情况下测量绝缘子片两端的分布电压。

2、支持数据远距离传输，检测发射机与手持接收机间的数据传输通过射频的方式，使检测过程更加方便、快捷。

3、检测发射机可通过调节卡扣接头与绝缘操作杆的连接，适用耐张、悬垂等不同角度的测量需求。

4、根据检测数据自动统计每串片数，存储每片测量结果，并可将测量结果存入U盘，方便以后查询。

5、支持历史数据查看及分析，可在手持接收机上查看存入U盘的历史数据，并绘制绝缘子串电压分布曲线。
